Záhonyi Tisza-határhíd saruzsámoly tönkremenetel és helyreállítás (2010)

Az ukrán-magyar államhatár egyetlen közúti teherforgalomra is megnyitott határátkelője a Záhony - Csap közötti átkelő, ahol a záhonyi Tisza-határhíd található.

A egymás mellett három darab, háromnyílású felszerkezet hidalja át a folyót, összesen négy forgalmi sávot biztosítva. 2010. évi fővizsgálat során kiderült, hogy a csapi (ukrán) hídfőben a középső rácsos szerkezet alatti vasbeton saruzsámolyok tönkrementek, helyreállításuk halaszthatatlan.

A károsodásról és a helyreállítás menetéről részletes beszámoló jelent meg a Közúti és vasúti hidász almanach 2010. évi kötetében.

A helyszíni munka lépései az alábbi fényképeken nyomonkövethetőek.

Kép és szöveg: Hajós Bence

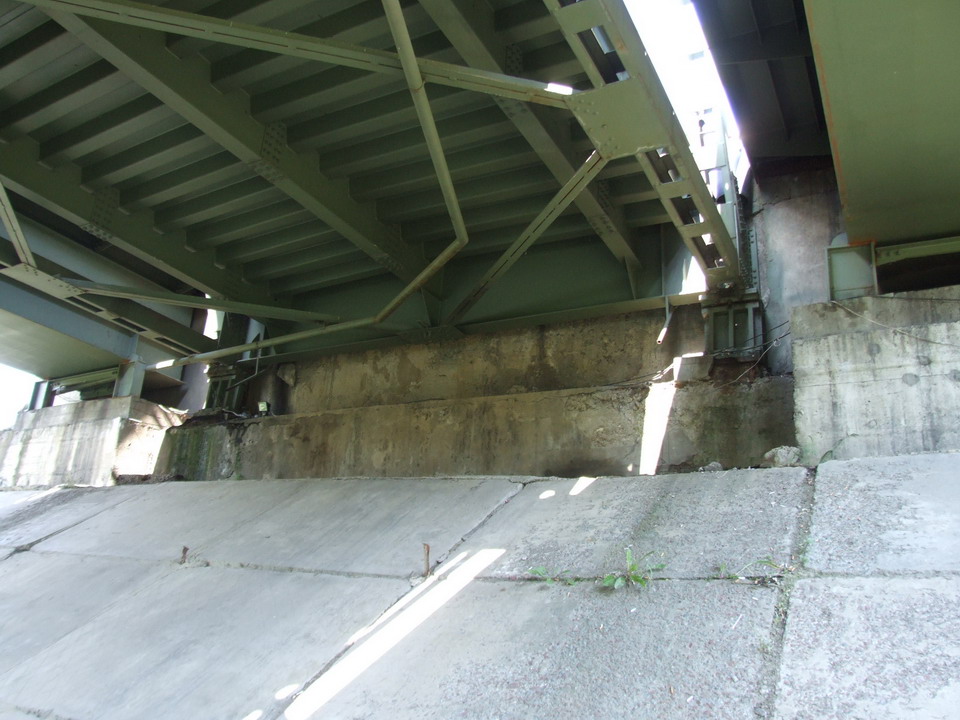

Záhonyi Tisza-határhíd csapi hídfője. Egymás mellett a három felszerkezet. Középső rácsos híd 1962-ből, 1996-ban átépített ortortop pályalemezzel, két oldalán egy-egy ukrán tervezési és építésű felsőpályás, szekrény keresztmetszetű híddal. Képen látható a középső szerkezet károsodott saruzsámolyai.

Kézzel söpörhető "szilárdságú" saruzsámoly.

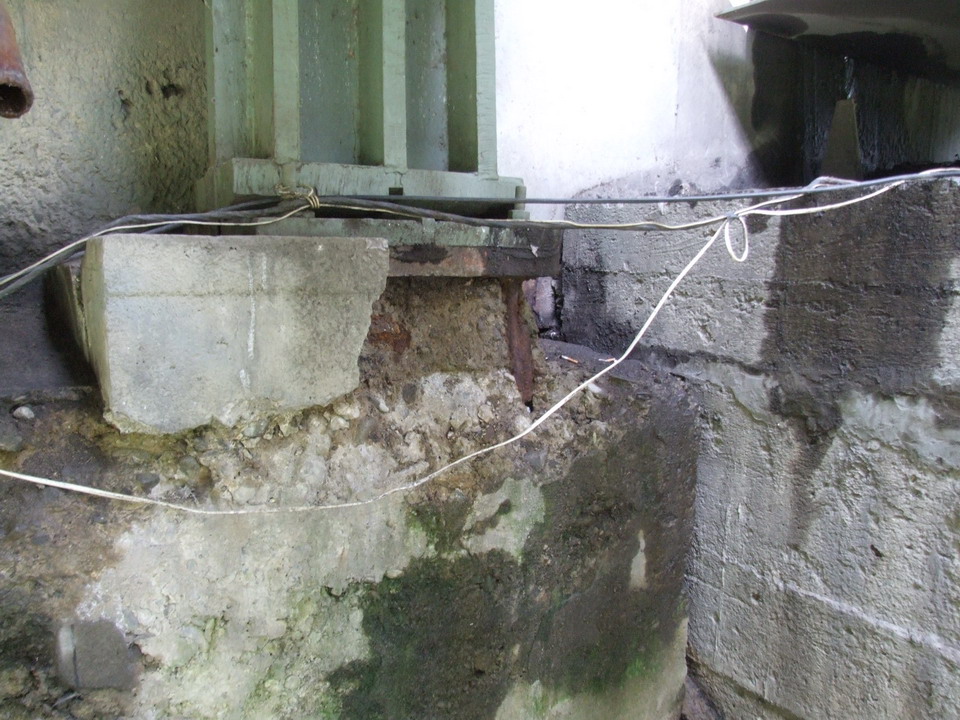

Betonkorrózió, mállás, repedés, ismeretlen korábbi mély furat...

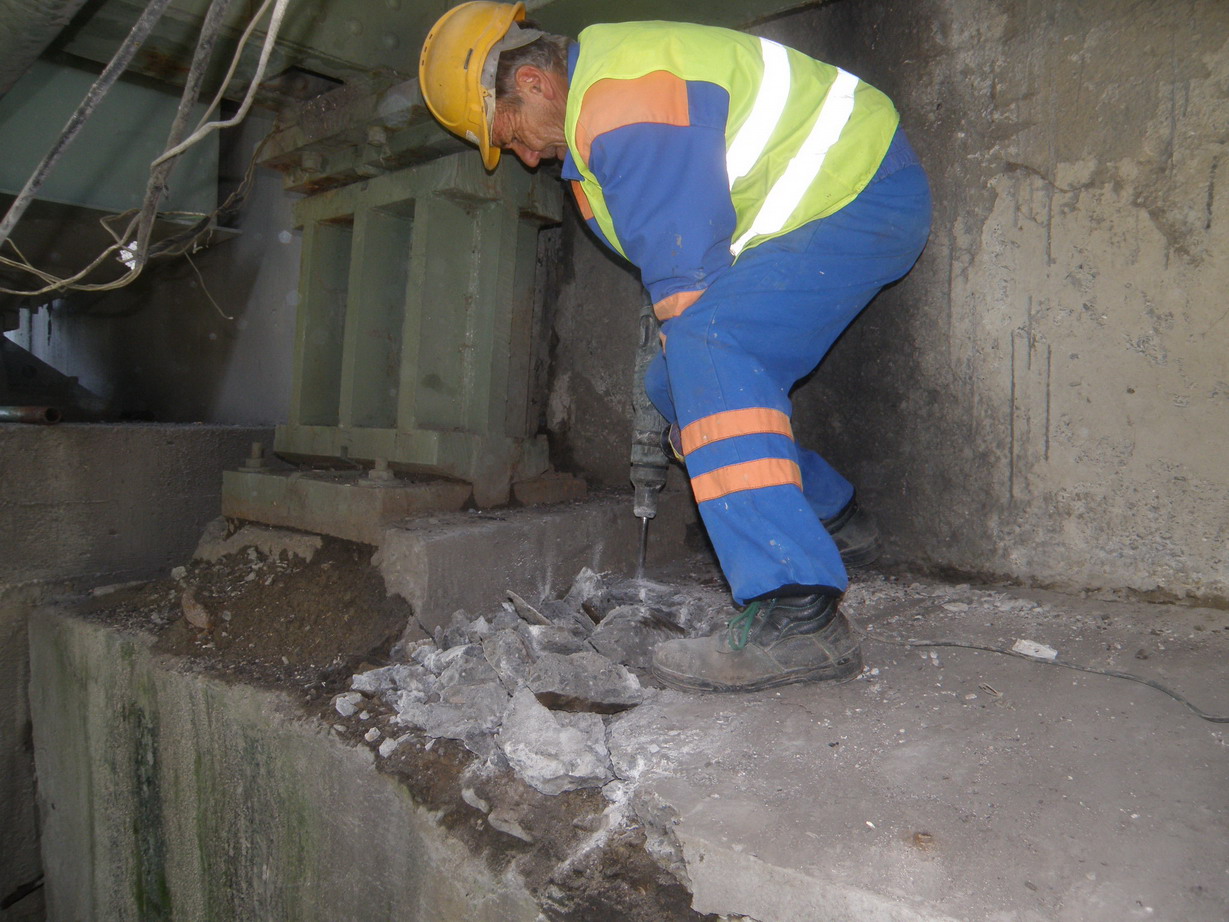

Ideiglenes alámáglyázás előkészítése, teherbíró betonszint keresése a szerkezeti gerendán.

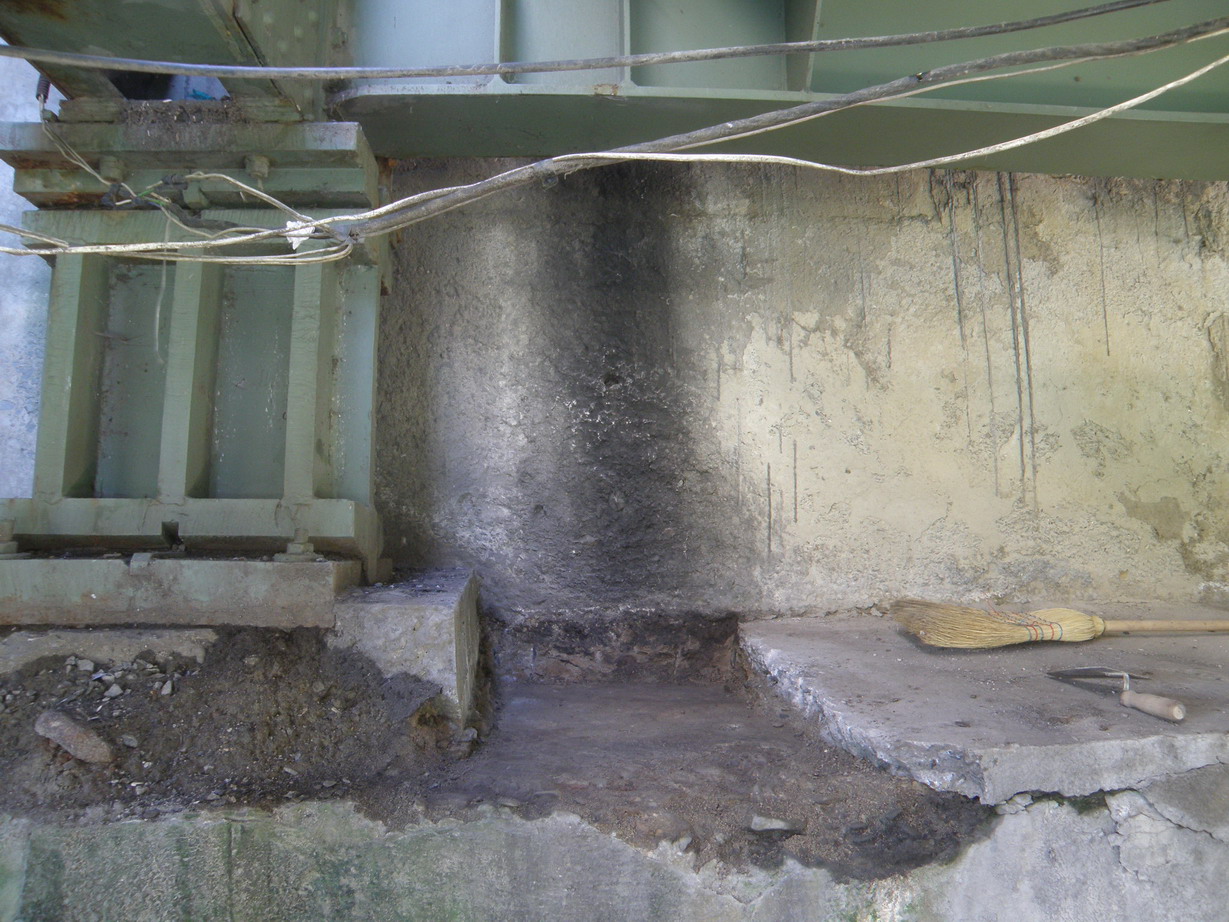

Utólagos javítás eltávolítása alatt teherbírásra elégséges szint kialakítása a saruk mellett.

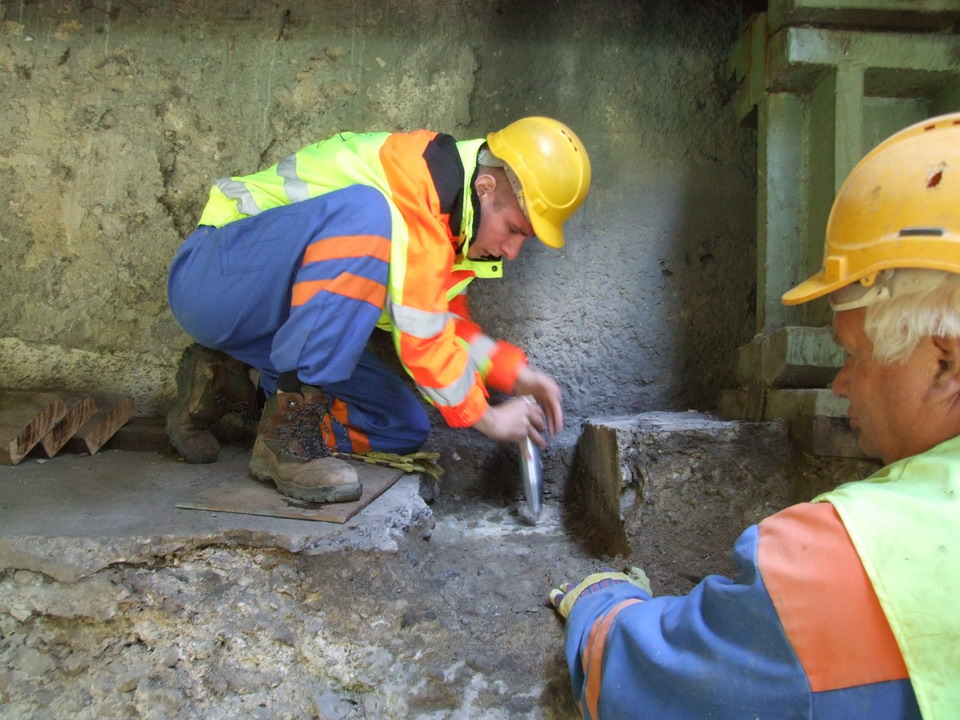

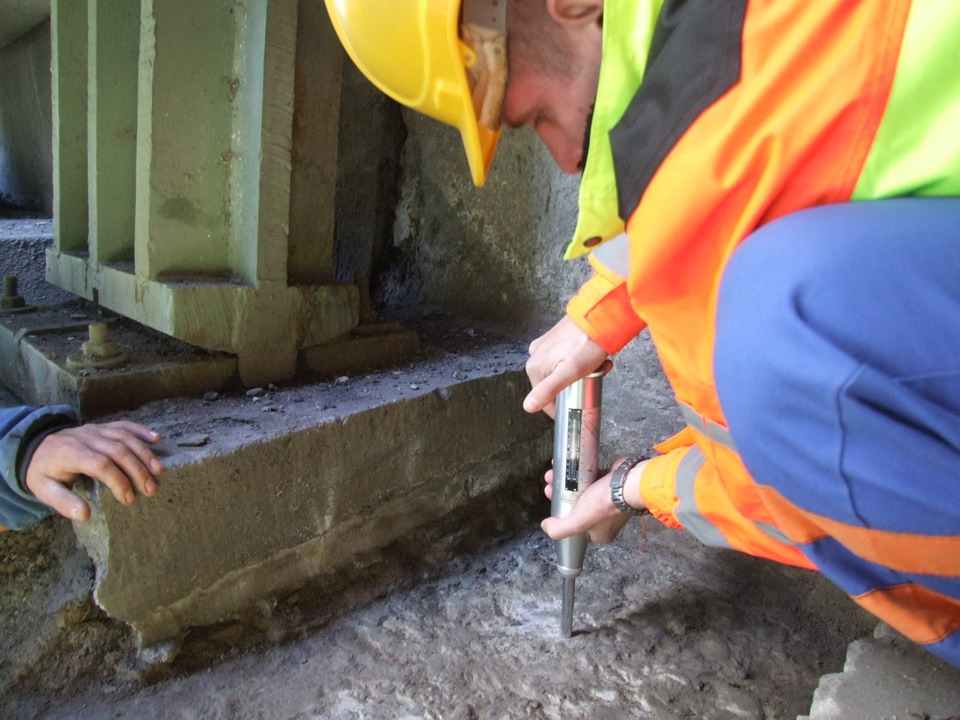

Szilárdságellenőrzés a máglya építése előtt.

Szilárdságellenőrzés a máglya építése előtt.

Szilárdságellenőrzés a máglya építése előtt.

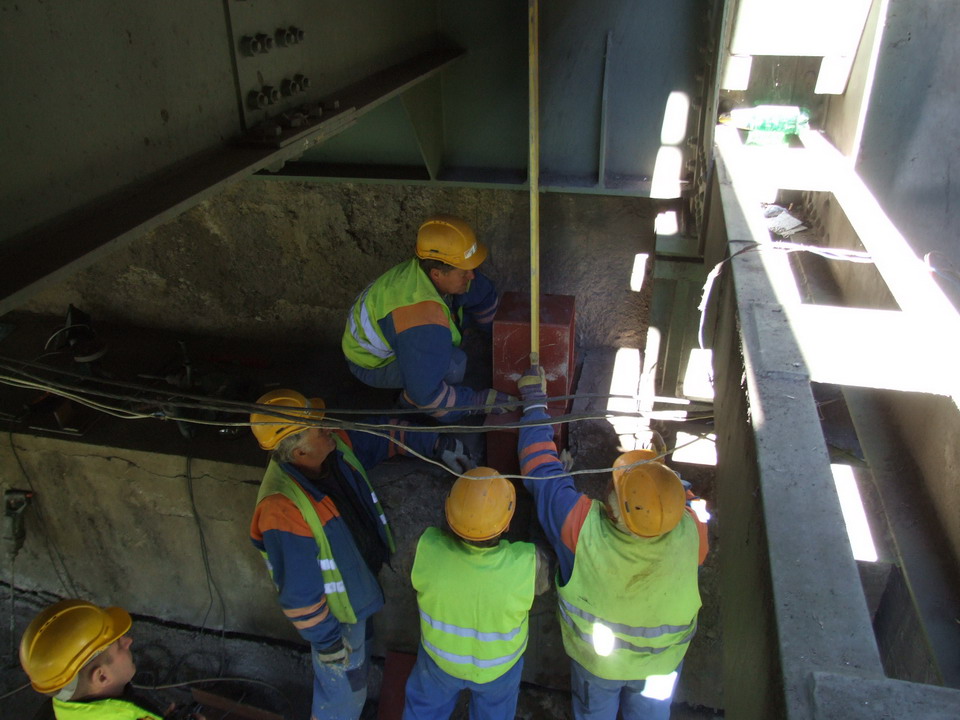

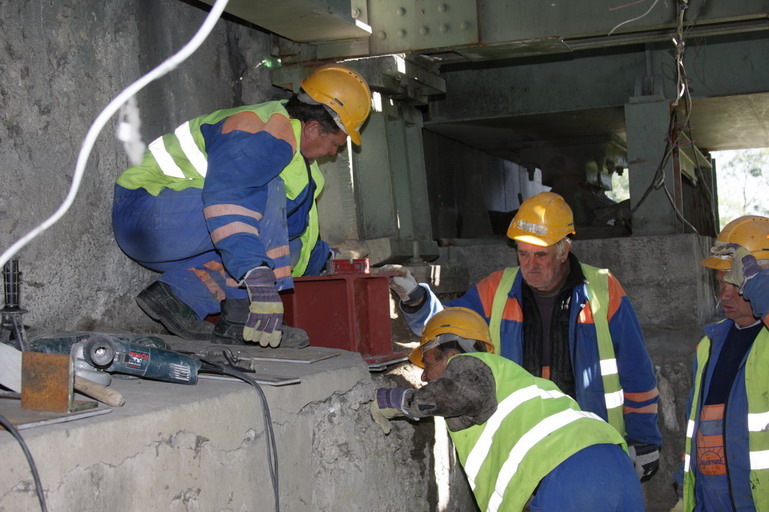

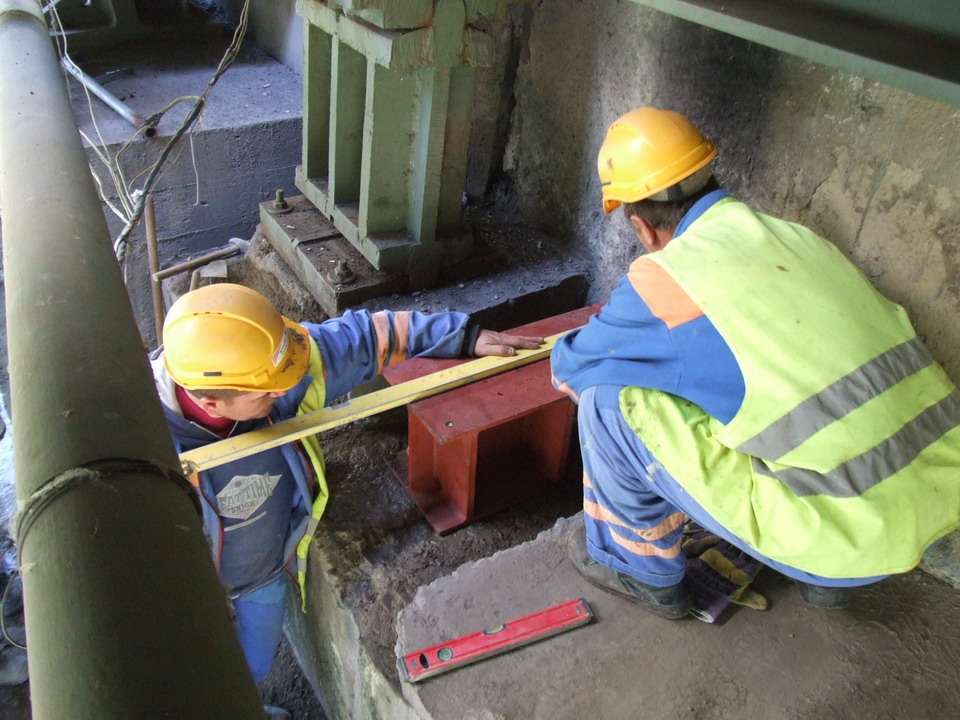

Ideiglenes máglya alsó teherelosztó gerendájának igazítása.

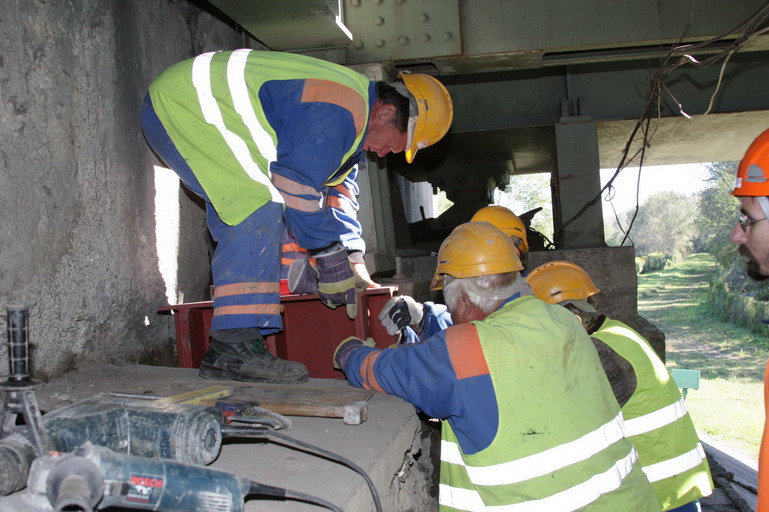

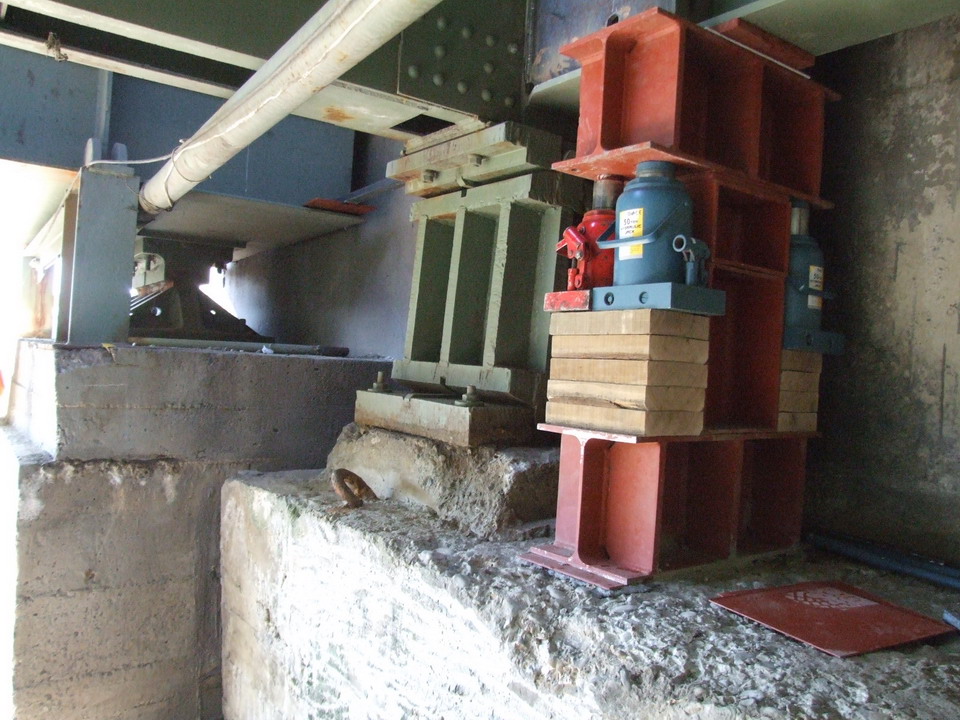

Máglyaépítés lépései.

Talpgerenda beállítás, aláékelés.

Talpgerenda beállítás, aláékelés.

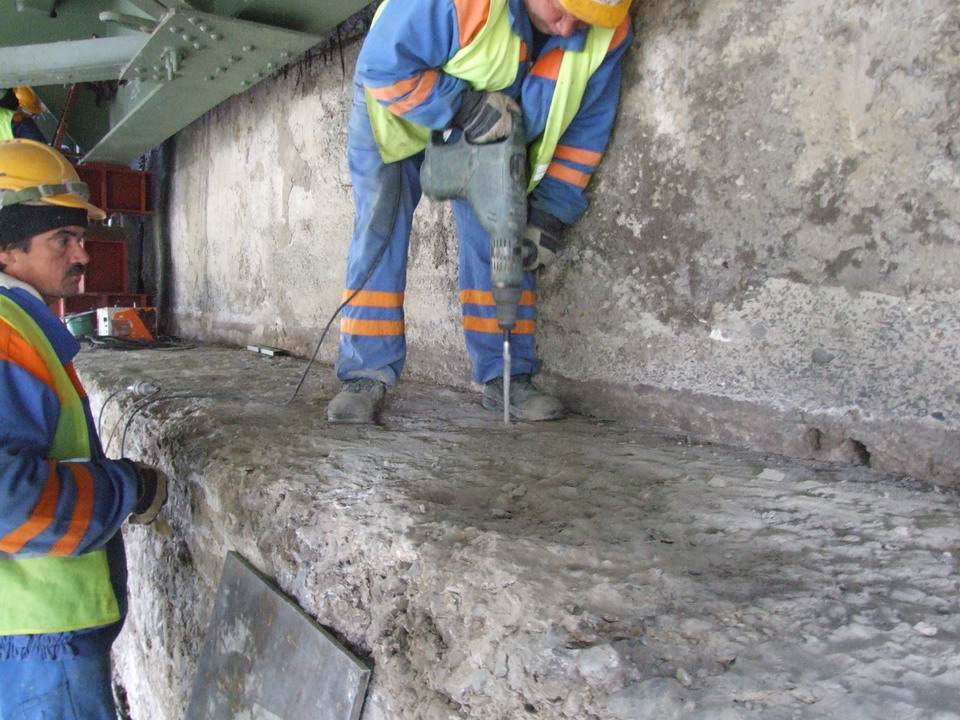

Szerkezeti gerenda utólagos javítása eltávolítva. Dűbel-lyukak készítése.

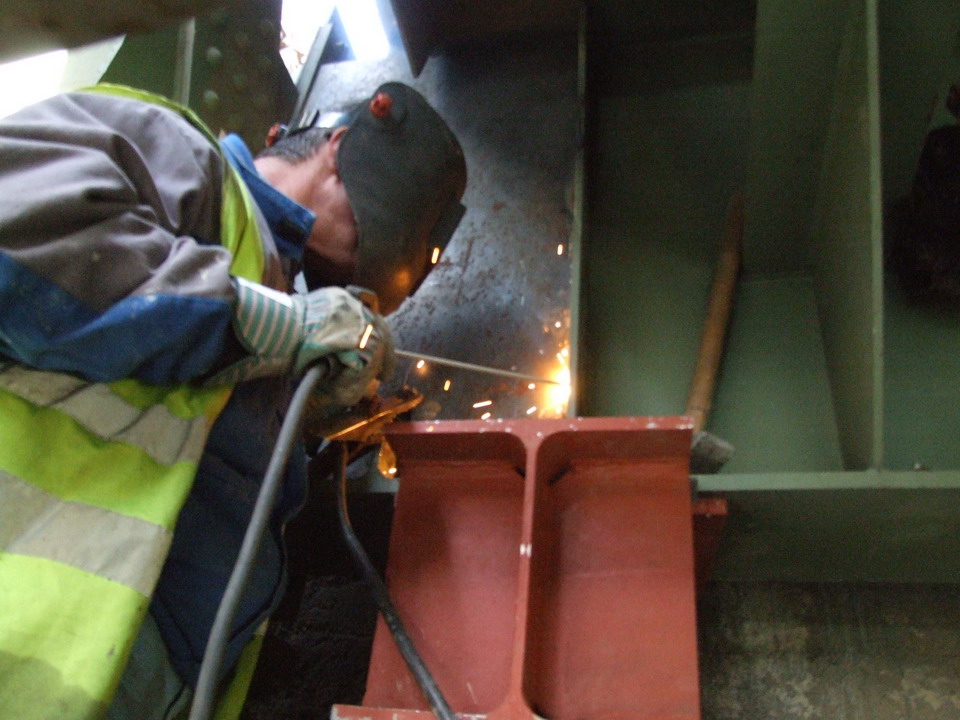

Végkereszttartó ideiglenes megerősítése pótgerinc behegesztéssel.

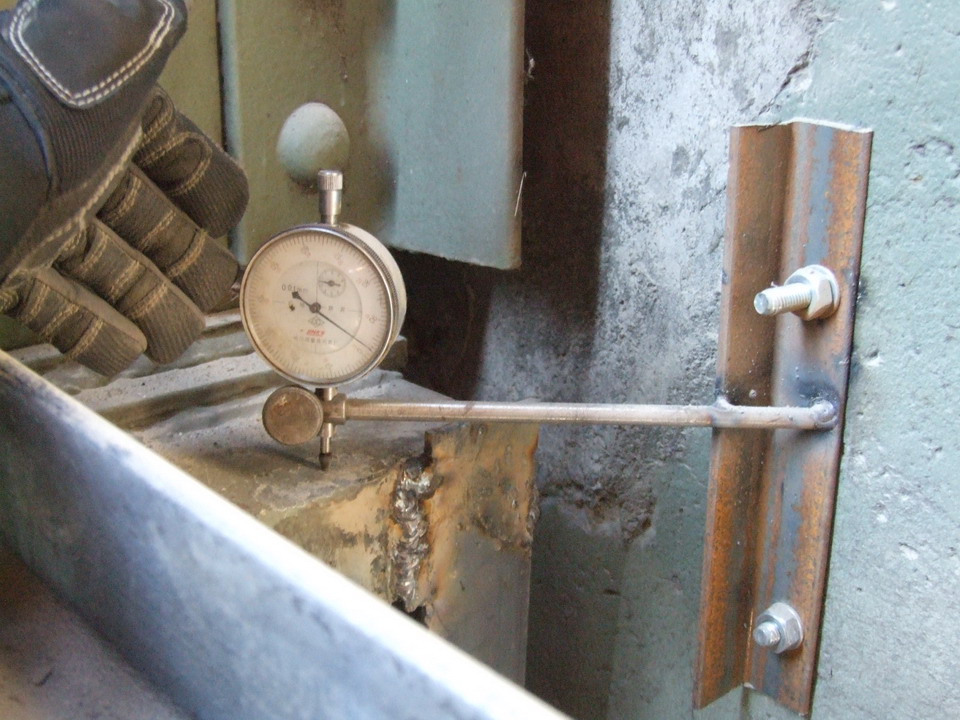

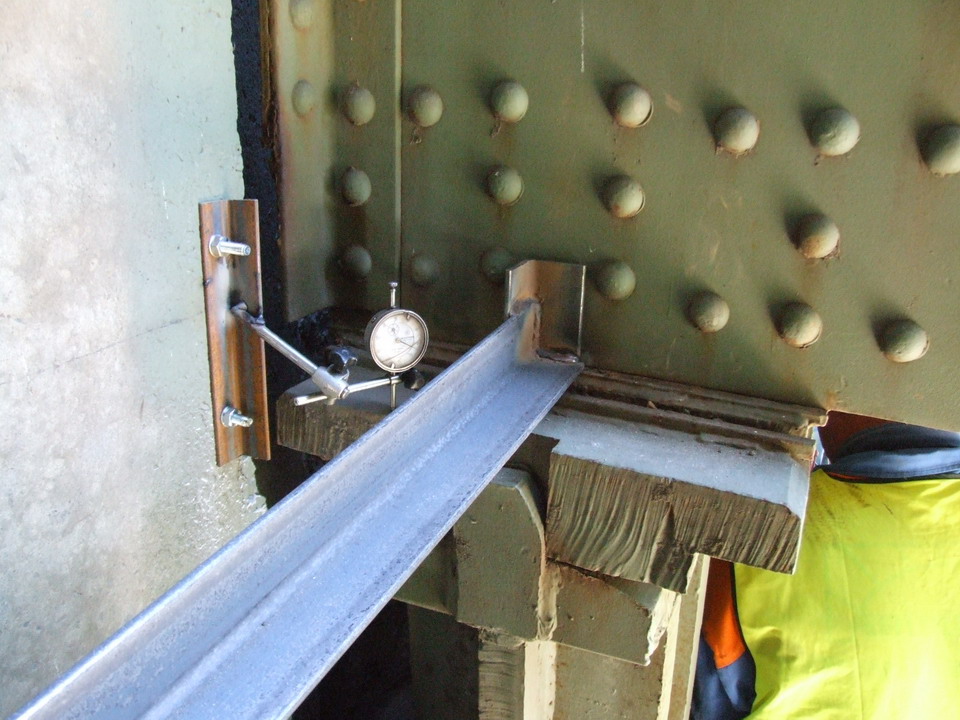

Hídemelés mérése mikrométerrel.

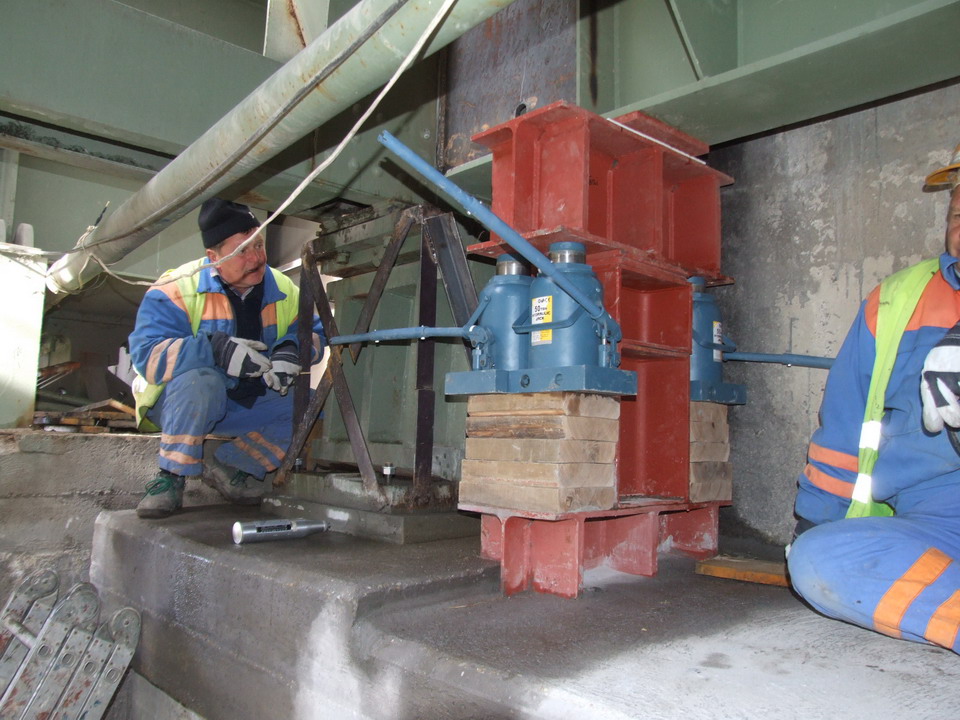

Emeléshez előkészítve 4x50 tonna elemőkapacitás.

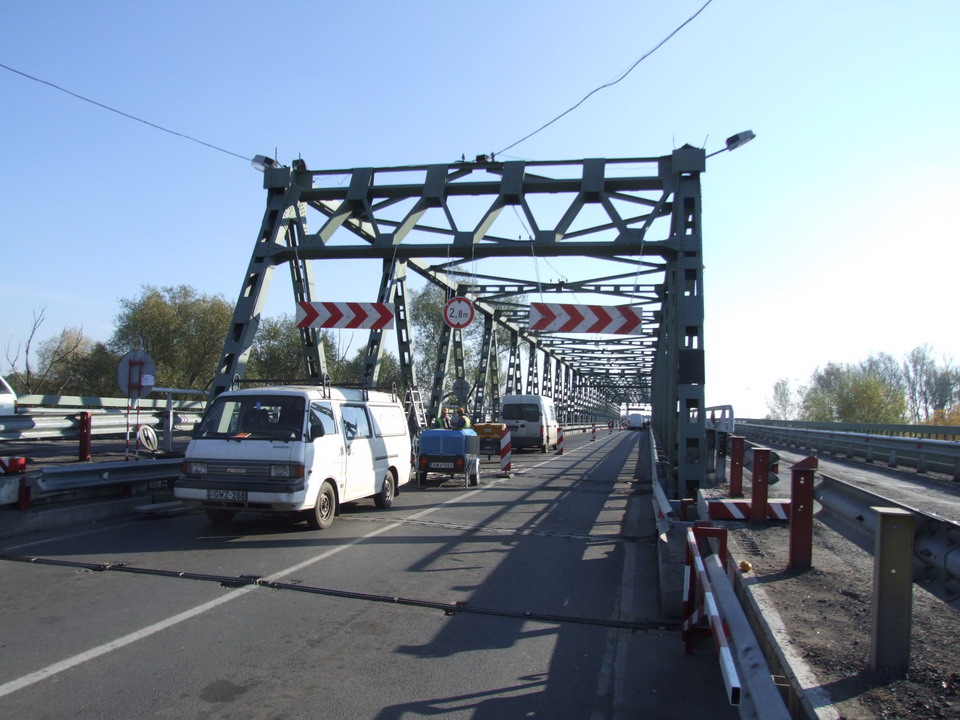

Védőkapu a középső híd túlterhelése (teherautók, autóbuszok) ellen.

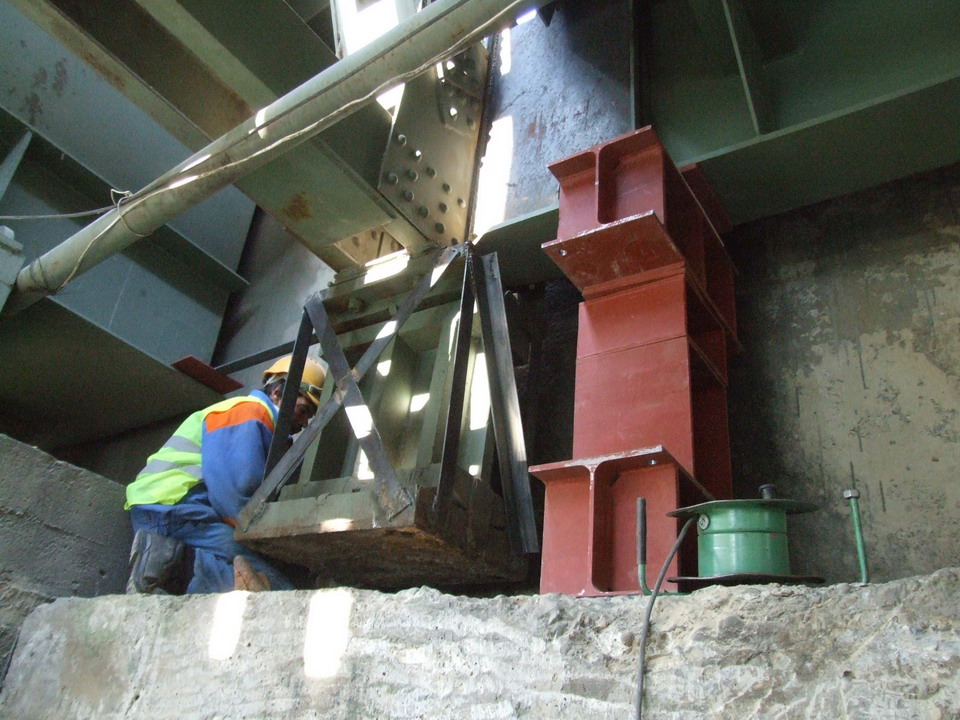

Felkötött saru a levegőben.

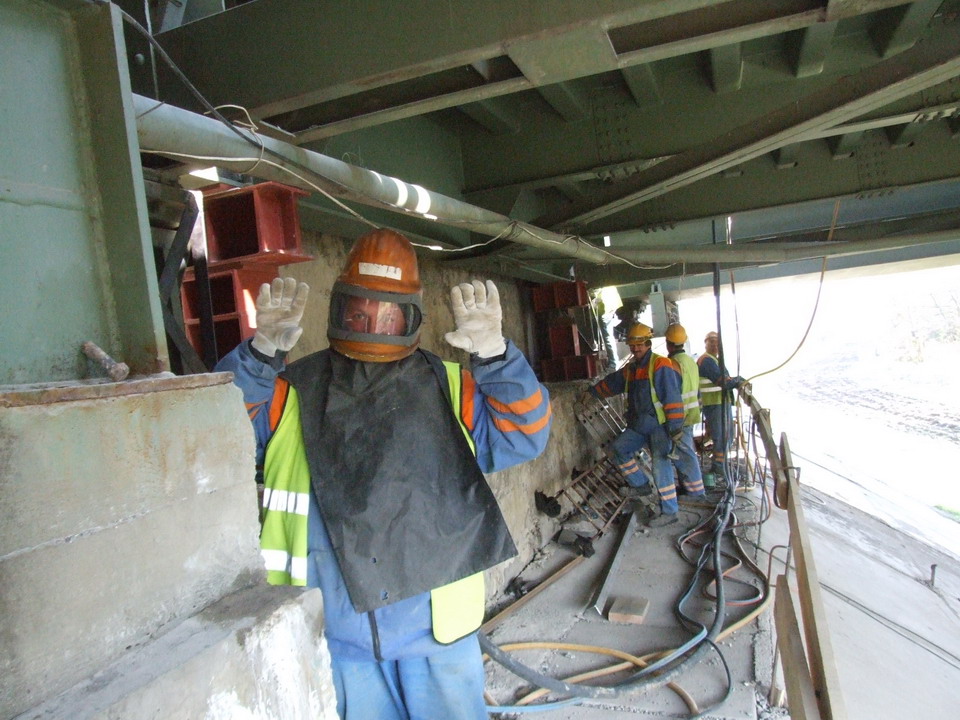

Arnold, a homokszóró - munkára kész.

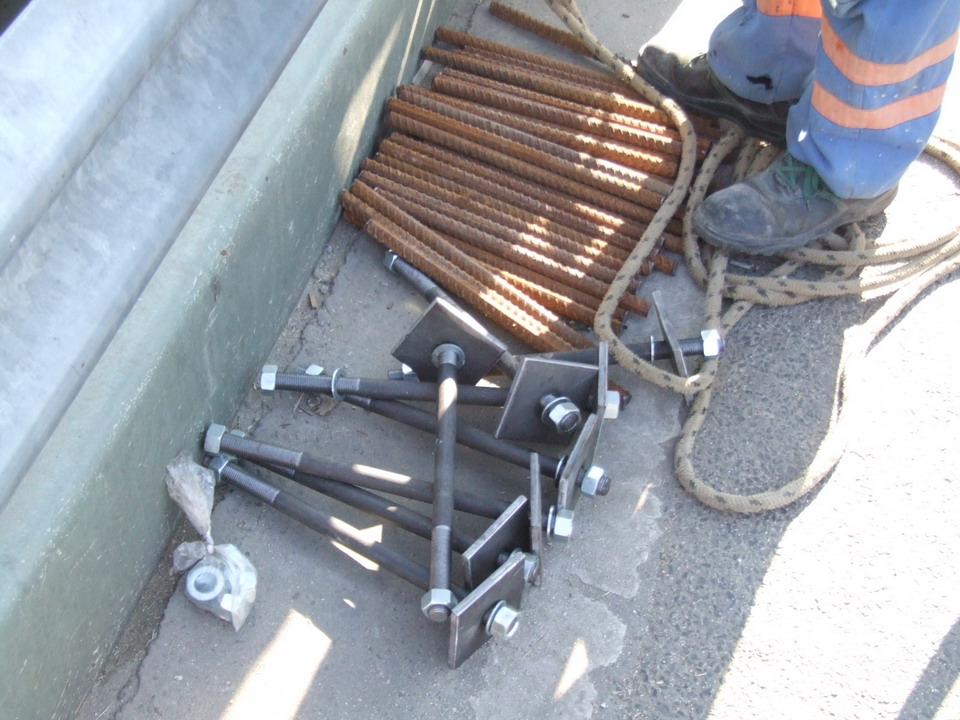

Beépítésre váró dűbelek és saru-horgonyok.

Emelés mikrométerrel kontrolálva.

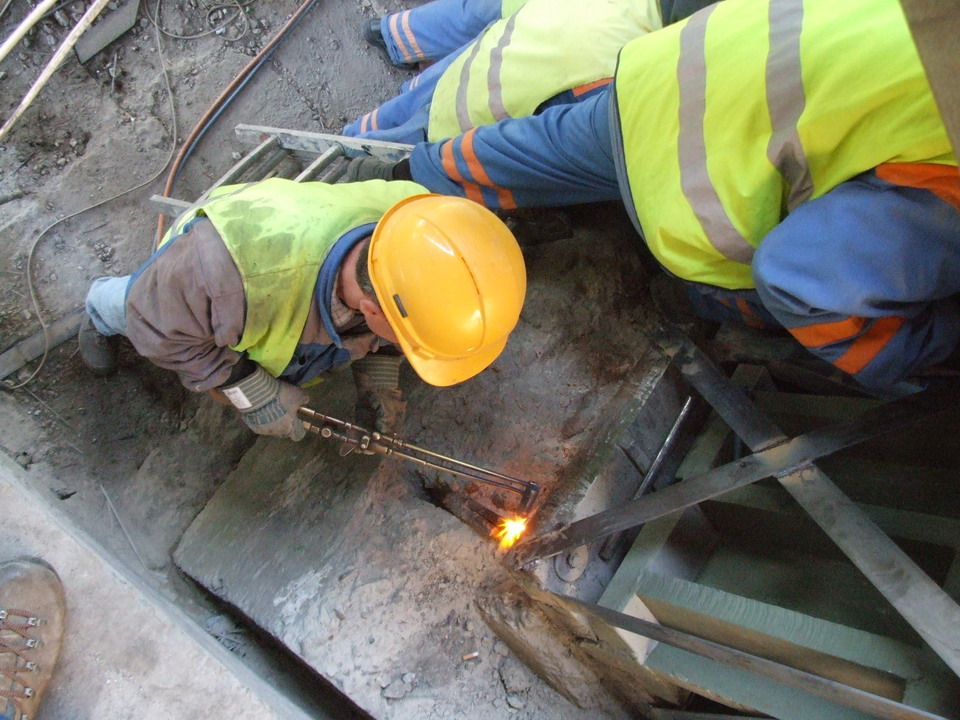

Saru régi horgonycsavarjainak kibontása.

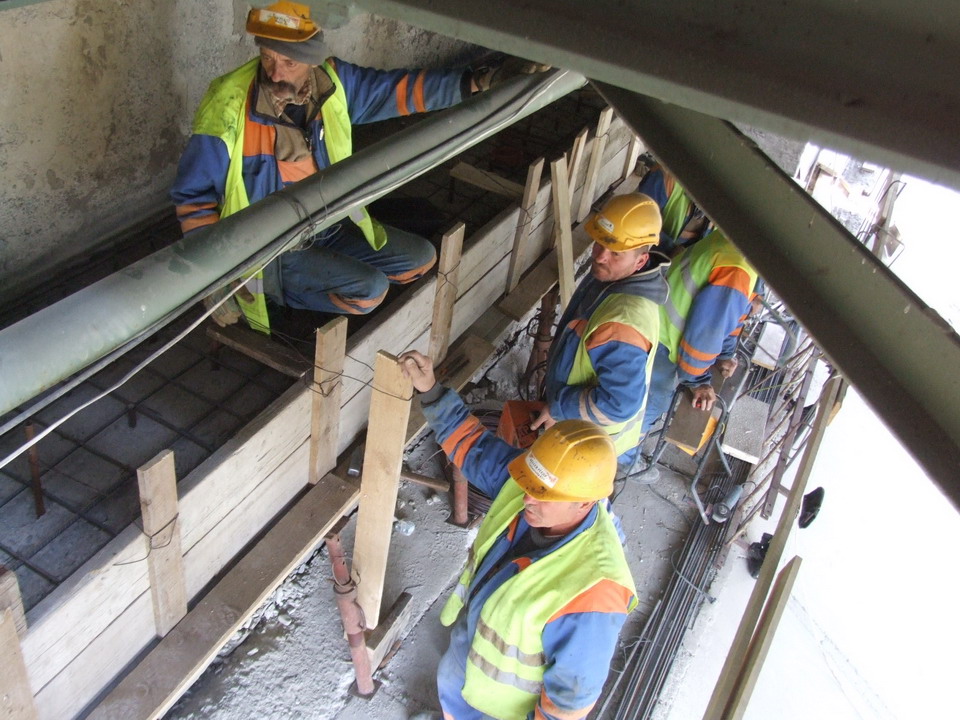

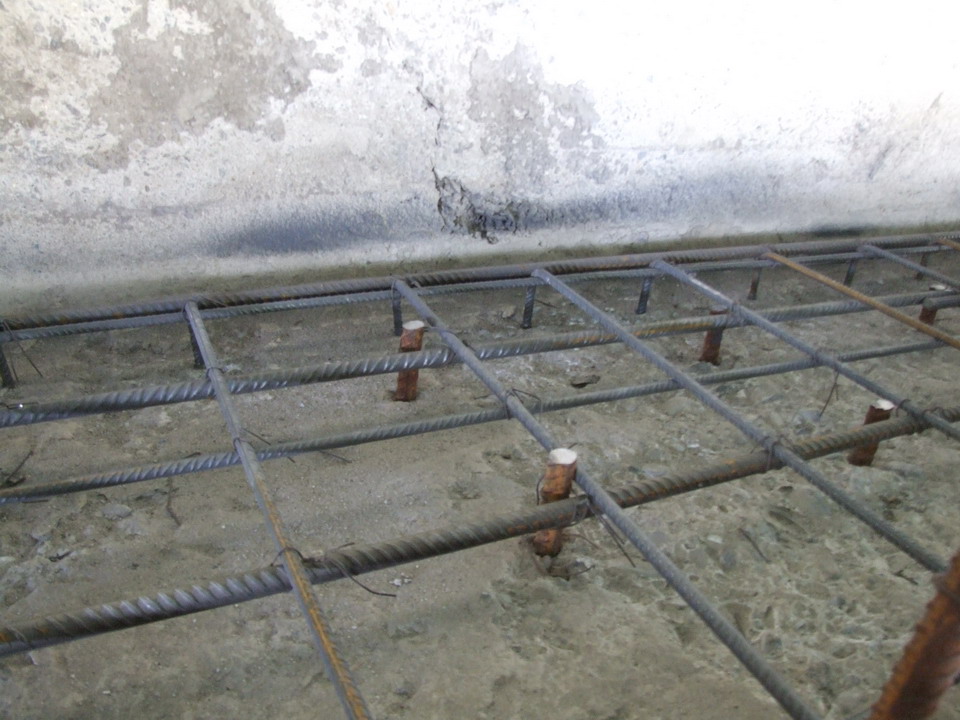

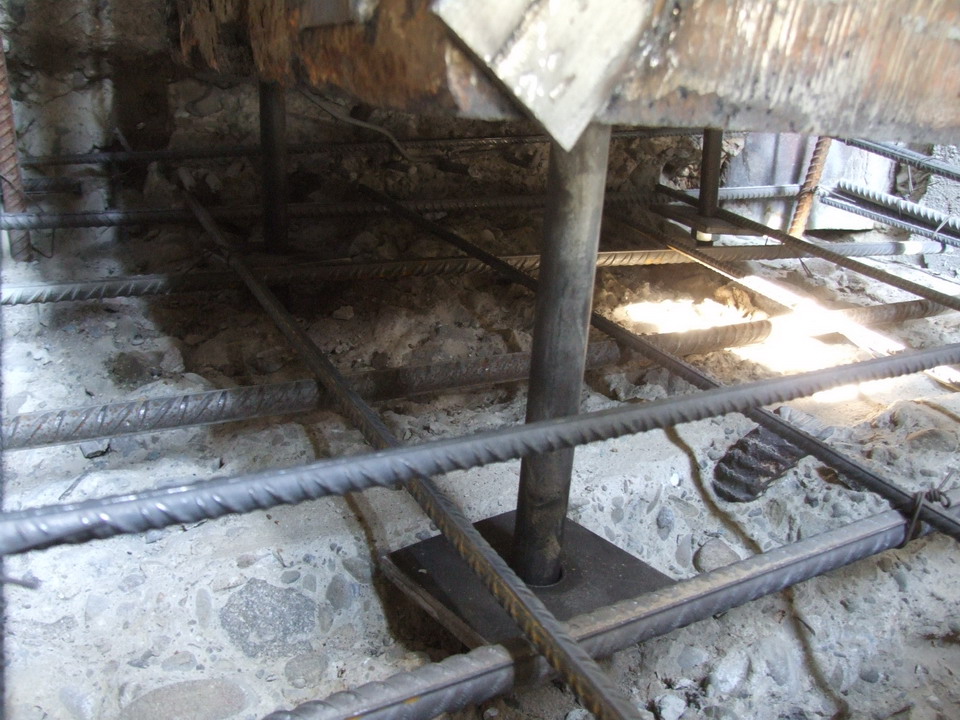

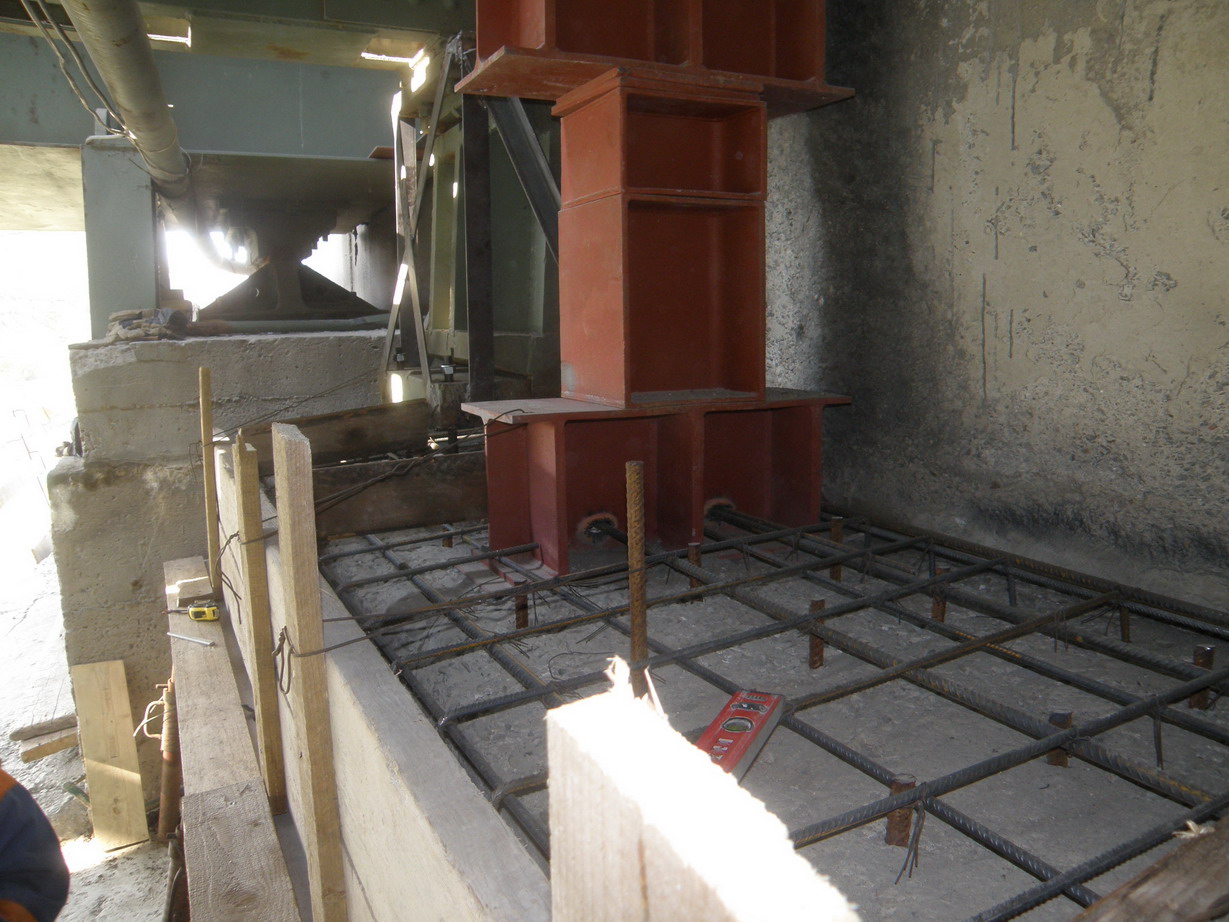

Szerkezeti gerenda új elosztó vasalása.

Saru új horgonycsavarjai.

Jöhet a beton!

Betonozás után a máglya talpgerendája bentmarad, átmenő vasalással.

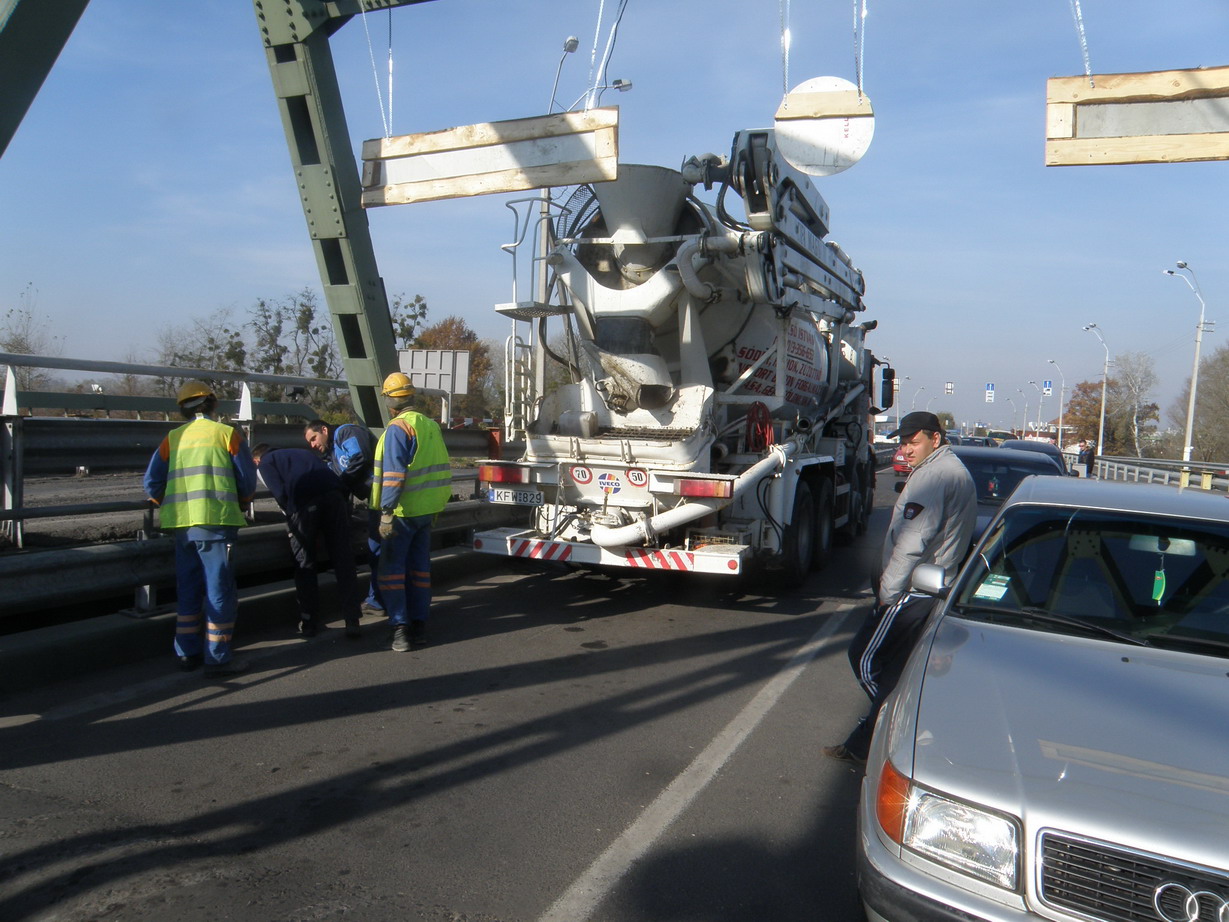

Mixerkocsi a hídfő felett - a híd megterhelése nélkül.

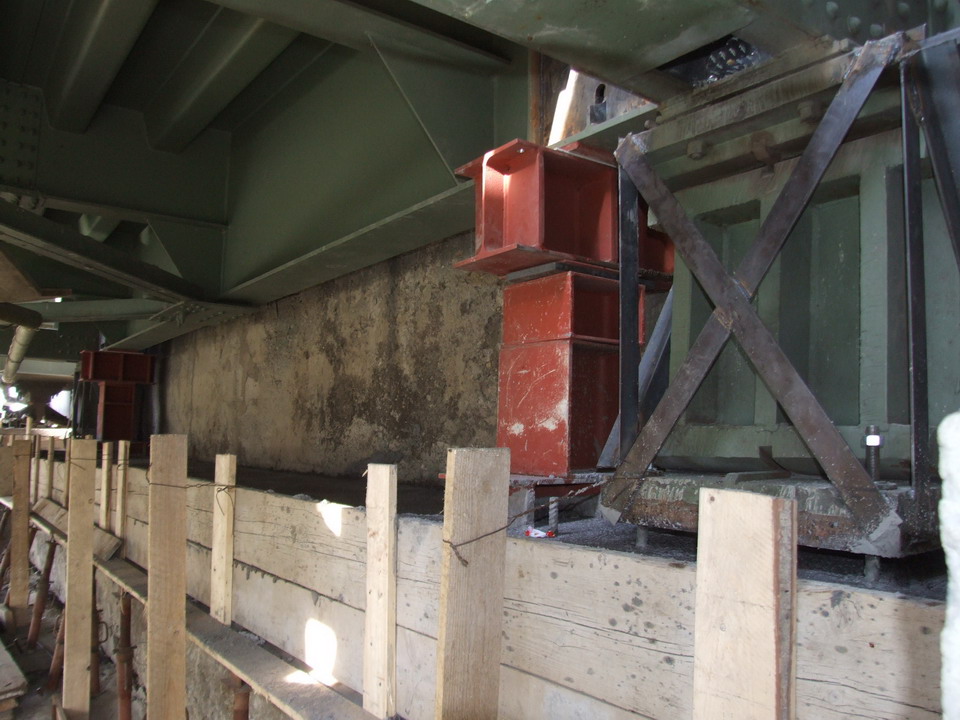

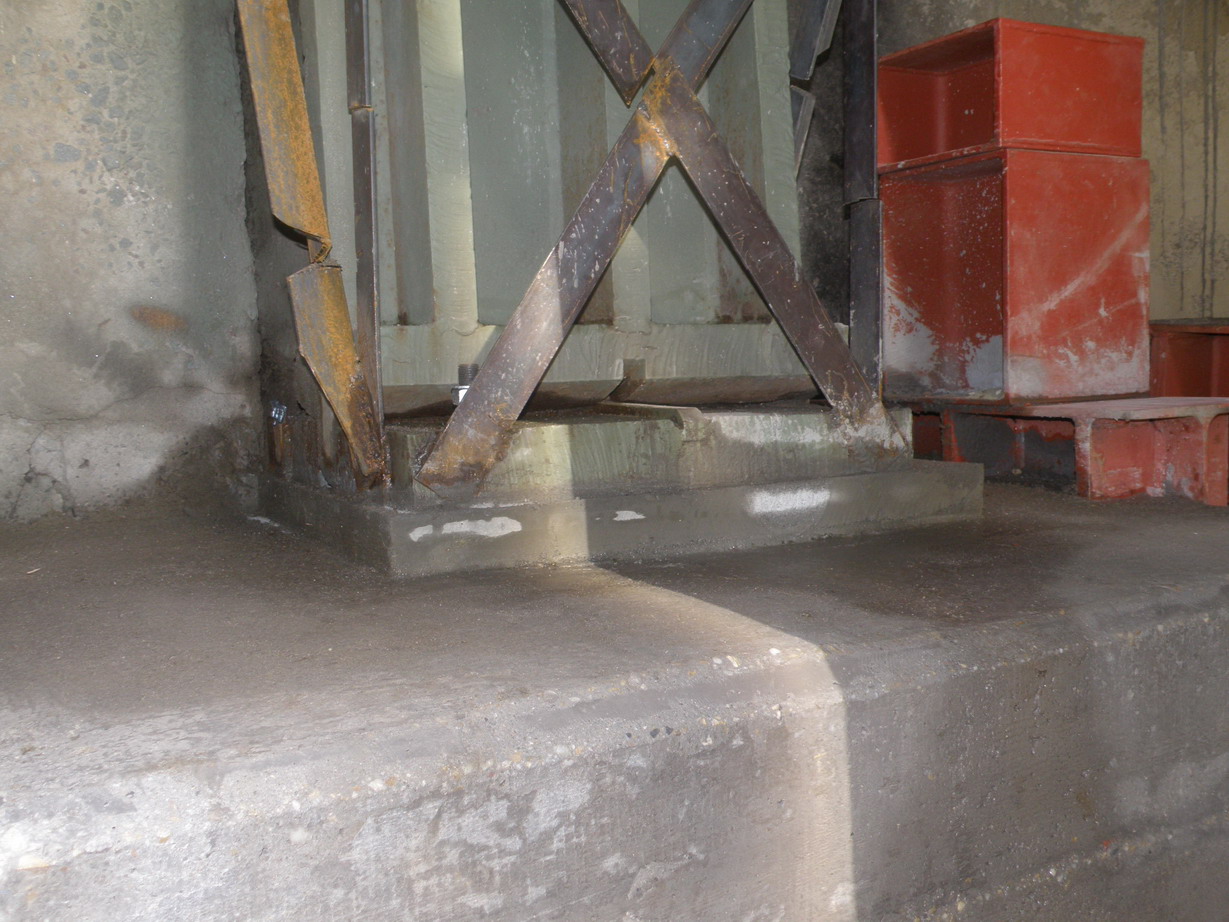

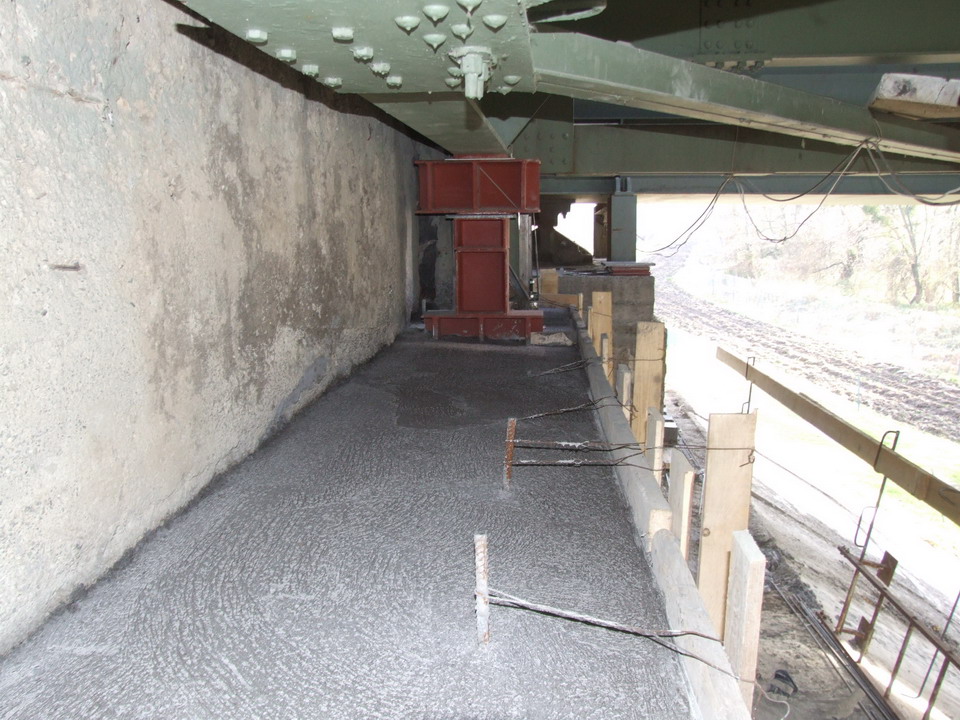

Betonozás után, kizsaluzás előtt.

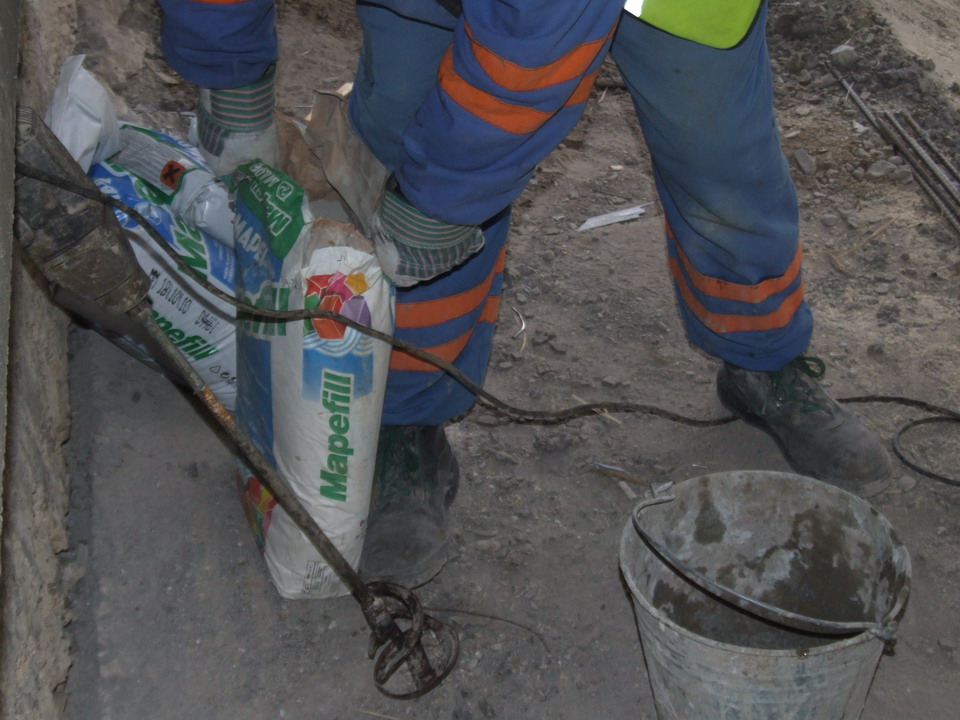

Sarualáöntő, önterülő, zsugorodásmentes habarcs.

Munkavégzés folyamatos mérnöki irányítás alatt.

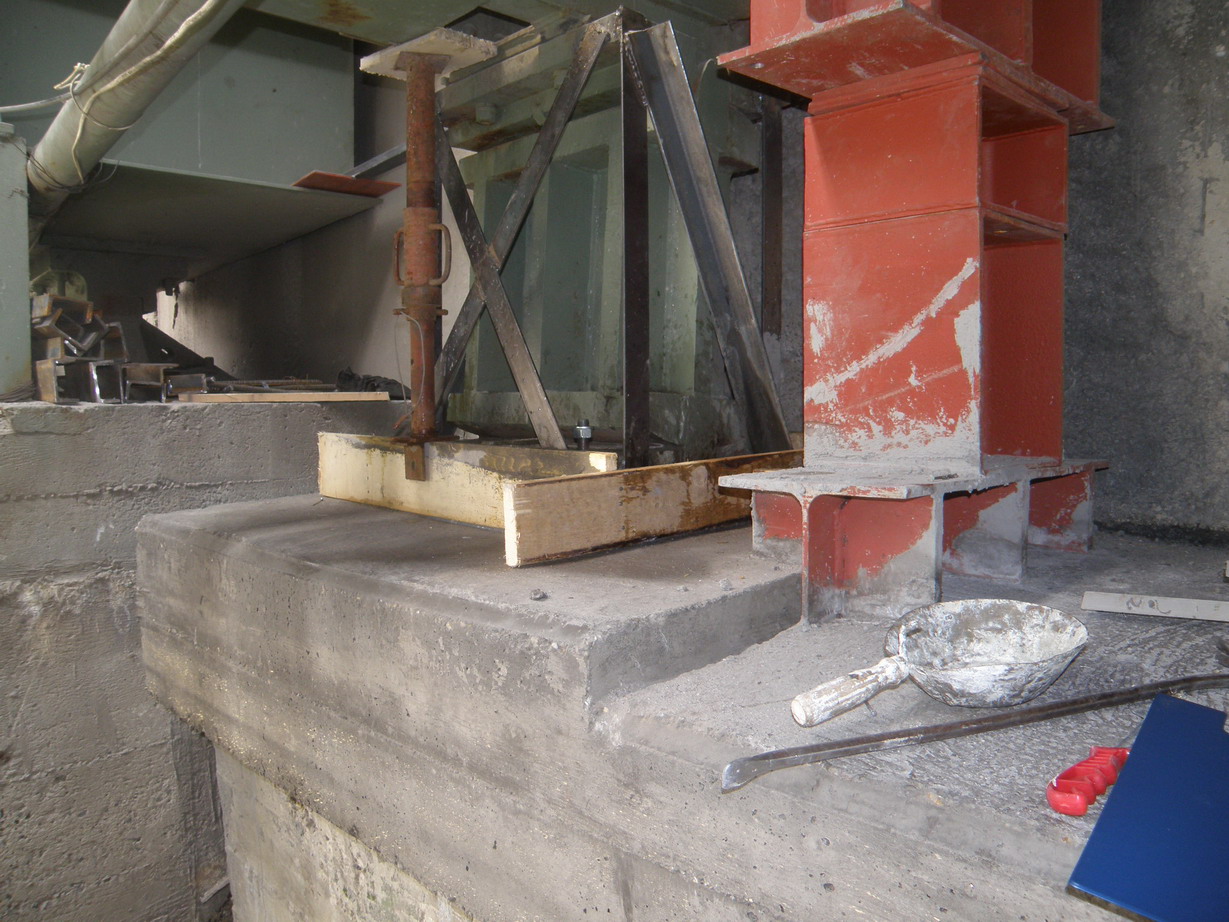

Sarualáöntés zsaluzata.

Sarualáöntés szilárdság ellenőrzése visszaterhelés előtt.

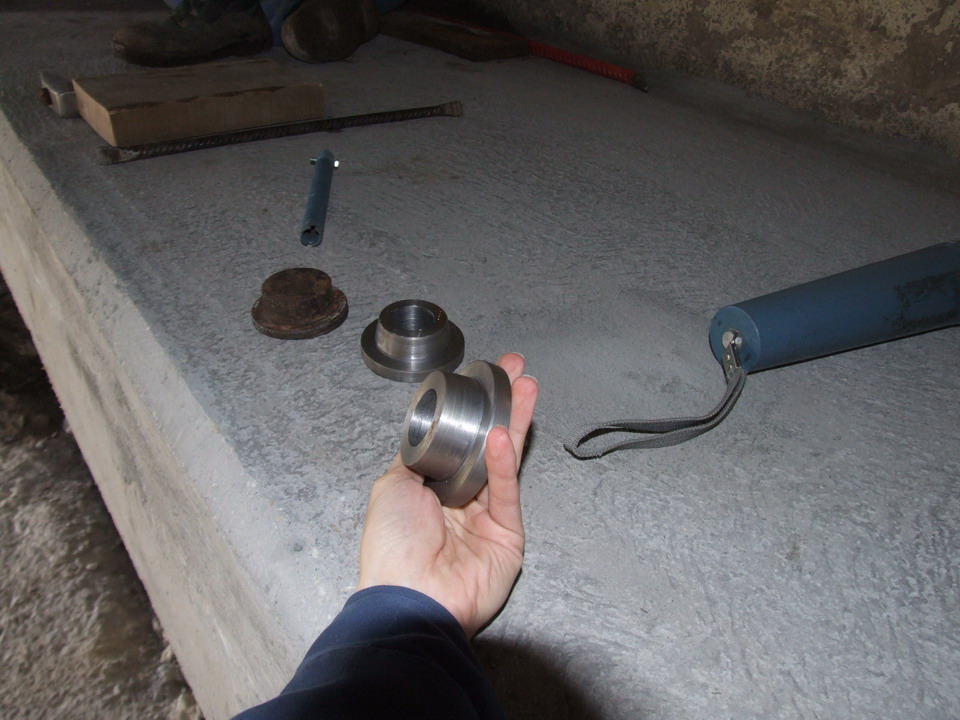

Új, egyedi, kúpos alátétek a saru horgonycsavarjaihoz.

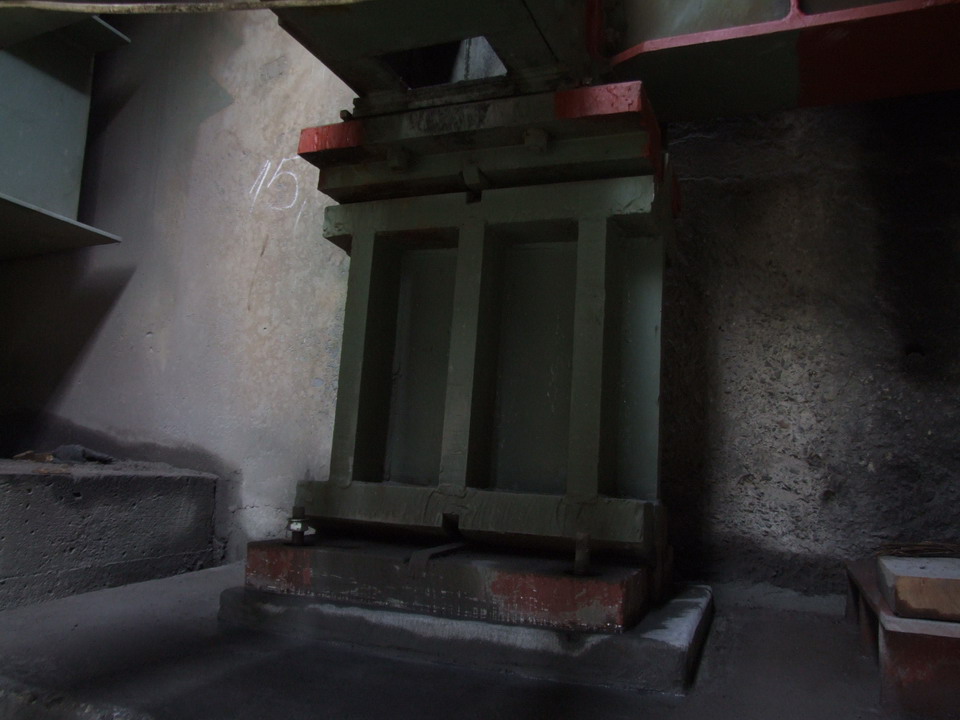

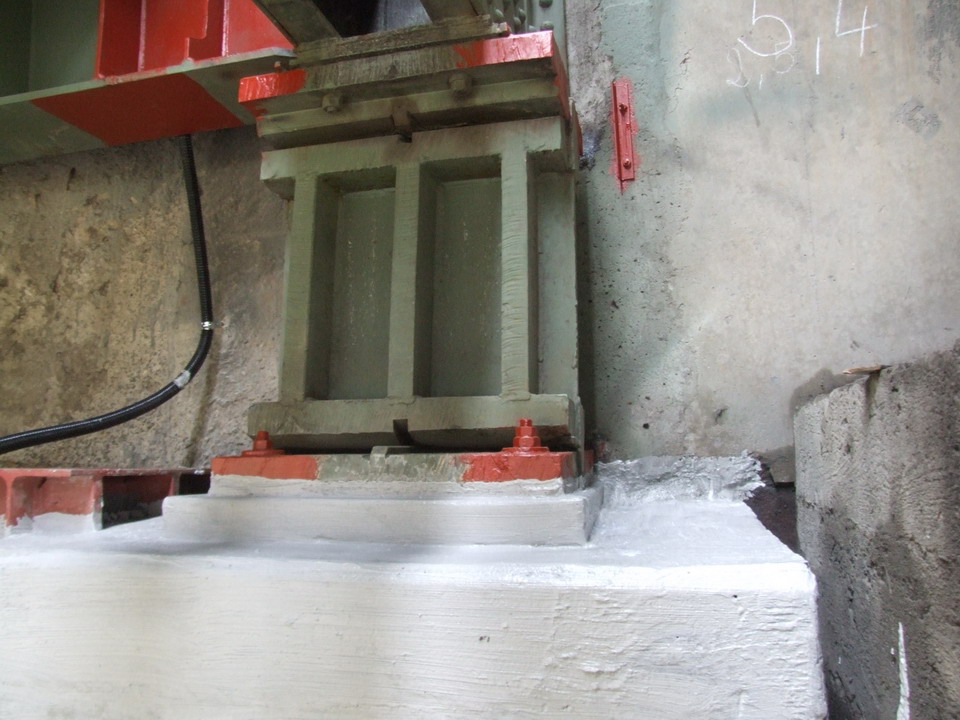

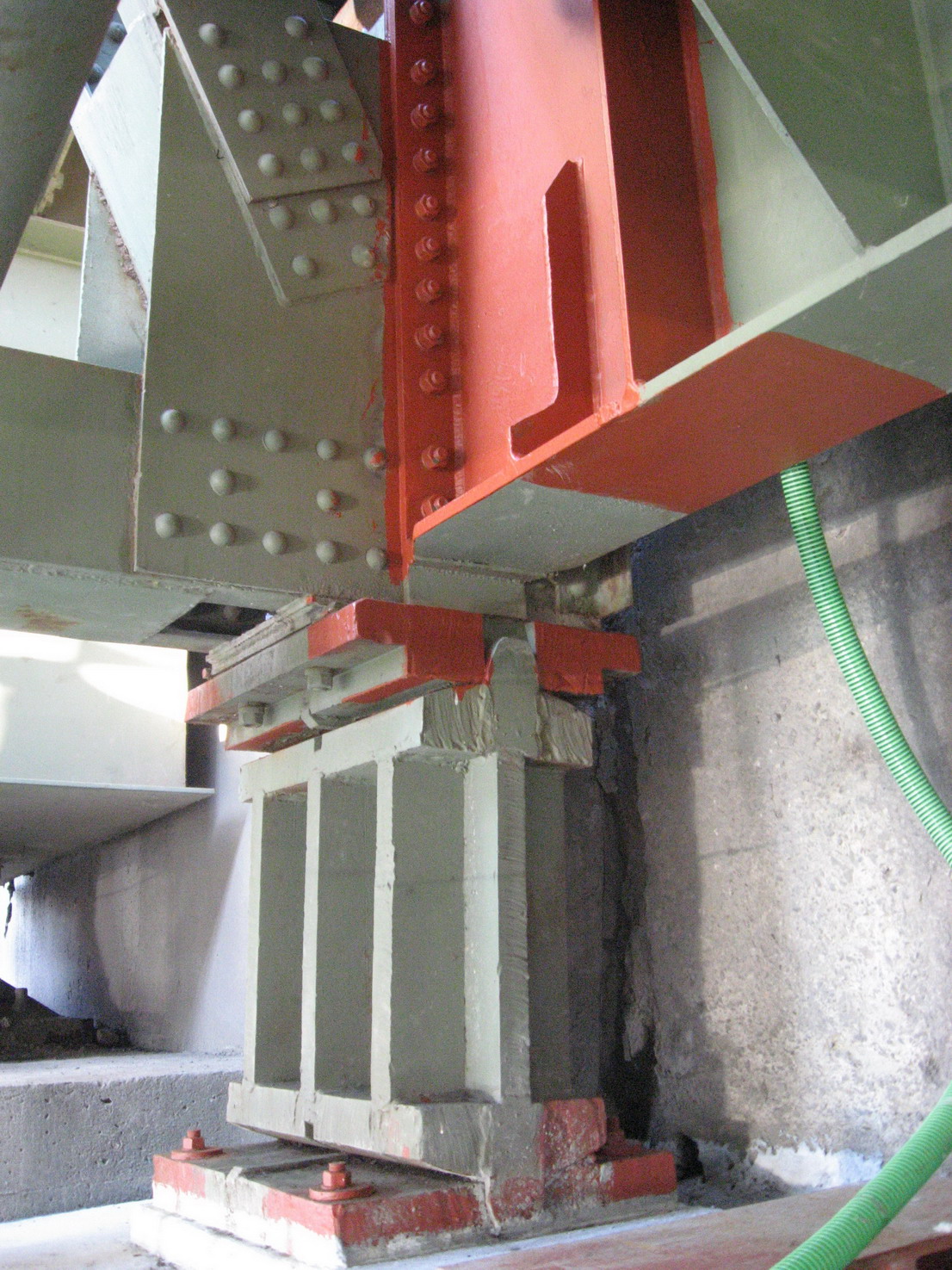

Sarukra visszaterhelve (sarufelkötés elvágva).

Befejező munkák, korrózióvédelem.

Befejező munkák, korrózióvédelem. Gerinc-pótmerevítés kivágva.
